X79Z v2.4 — китайська материнська плата для сокету 2011, один із найбільш вдалих клонів Huanan x79 ревізії 2.47. Крім візуальної подібності, плати майже ідентичні в технічному плані і, ймовірно, випускаються на тому самому заводі.
Незважаючи на солідний вік (перші ревізії з’явилися ще у 2016-17 роках), модель все ще актуальна. Остання на даний момент ревізія — 2.4 F_D, може продаватися як noname-плата, так і під брендом Machinist або Kllissre. Може зустрітися під назвою Alzenit X79-CE7.
Характеристики
| МОДЕЛЬ | X79Z_D VER 2.4 |
|---|---|
| Сокет | LGA 2011 |
| Чипсет | С602 |
| Процесори, що підтримуються | Intel Core I7, Xeon 1600, 2600 |
| Оперативна пам’ять, що підтримується | 4 х DDR3 DIMM, максимальний об’єм 64 ГБ, підтримка ECC и non-ECC пам’яти |
| Управління таймінгами | Ні |
| Слоти розширення | 2 x PCI-e x16 1 x mini-PCI-e X1 1 x PCI |
| Nvidia SLI | Не підтримується |
| ATI CrossFireX | Так |
| Дискова підсистема | 2 x SATA 3.0 4 x SATA 2.0 1 x M2 |
| Роз’єми для вентиляторів | 1 x для процесорного кулера 2 x для корпусних вентиляторів |

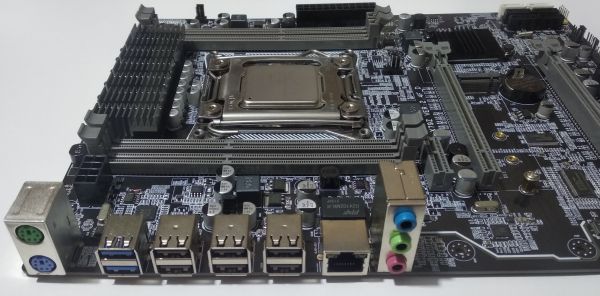

| Порти | 2 x PS/2 порти для клавіатури або миші 2 x USB 3.0 6 x USB 2.0 1 x LAN (RJ45) 3 аудіо різ’єми |
| Форм-фактор і розміри, мм | ATX , 282*220 мм |
Візуальне порівняння плат старих ревізій
Зовнішній вигляд ревізіи 2.4E
Відмінностей від Huanan 2.47 всього декілька:
- Замість другого PCI-E x1 встановлений слот PCI
- Відсутній слот M2 (з’явився в пізніх ревізіях)
- Відсутній радіатор над силовими елементами (також з’явився в пізніх ревізіях)
- Інша форма радіатора над чипсетом
- Інше розташування портів SATA
Все остальное, даже расположение элементов на текстолите, полностью совпадает. Более того, можно прошить в X79Z биос от Huanan (но существует и родной модифицированный биос для ранних ревизий, найти его можно здесь). Для новых ревизий разблокировать разгон можно самому, пользуясь инструкцией, либо также воспользоваться уже модифицированным биосом).
Ревізії
Выпущено уже достаточно много ревизий платы: 2.4A, 2.4B. 2.4F и другие.
Последняя актуальная — X79Z e5 2.4F_C, появившаяся в продаже летом 2019 года.
Точного changelog'а нет, но основное изменение в конструкции платы было произведено в ревизии F - вместо старого m2 на плате теперь распаян m2 nvme. Также незначительно изменилось расположение элементов на текстолите.
Прошлые версии также можно смело покупать, особенно, если они встречаются по более низкой цене и наличие nvme не принципиально.
2.4F — первая ревизия с nvme портом
- 2.4F
- Некоторые продавцы неправильно указывают количество sata портов. В реальности у платы 2 порта sata-3 и 4 sata-2.

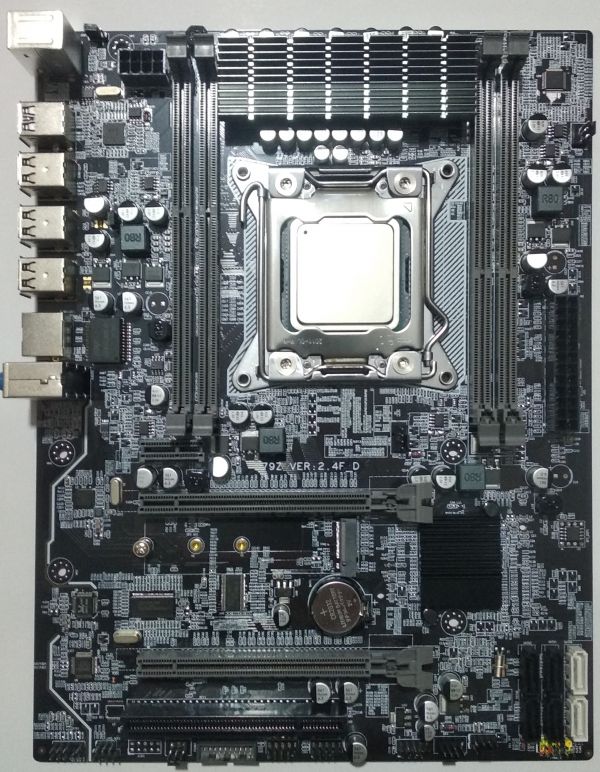

- Cовременный вид ревизии F_C, F_D
Bios и разгон
Разгонный потенциал также идентичен хуанану. Оперативная память гонится «из коробки» до 1866 Мгц. Процессоры с разблокированным множителем можно разогнать до стабильных 4.1 — 4.2 ГГц, но для этого придется прошить модифицированный bios (как это сделать написано тут).
Разгон памяти в bios
Так как плата построена на серверном чипсете, доступен и небольшой разгон шиной через программу setFSB. Для процессоров с заблокированным множителем это позволит выиграть дополнительно сотню-другую мегагерц.
Проблемы
К сожалению, X79Z унаследовала и все минусы оригинала:
- Не работает сон, система засыпает, но кулеры продолжают крутиться
- Нерабочие датчики температур на самой плате (процессорные датчики работают корректно)
